Инструкция по монтажу граненого молниеотвода МОГК-20

14 мар 2023
Молниеотвод МОГК 20 представляет собой металлоконструкцию, состоящую из молниеприемника из стали, закрепленного на металлической граненой опоре (мачте). Данная система защиты от молний на практике обеспечивает эффективную защиту пространства, внутри которого размещения здания и сооружения от прямого удара молнии с необходимым значением надежности.
Инструкция по монтажу граненого молниеотвода МОГК-20
Молниеотвод МОГК 20 представляет собой металлоконструкцию, состоящую из молниеприемника из стали, закрепленного на металлической граненой опоре (мачте). Данная система защиты от молний на практике обеспечивает эффективную защиту пространства, внутри которого размещения здания и сооружения от прямого удара молнии с необходимым значением надежности.

Общие сведения об установке МОГК-20
Опора состоит из двух частей - стальных граненых конических стоек, которые стыкуются по принципу телескопических конструкций. В верхней части металлического столба находится комплект крепежа для установки молниеотвода (8 болтов М10*30), в нижней - фланец для установки опоры на фундамент. Техническим документом, на основании которого монтажные бригады осуществляют, монтаж и регулировку опоры стальной граненой конической с молниеотводом является инструкция по монтажу.

Подготовительные работы по установке МОГК-20
План подготовки к монтажным работам по установке опоры для молниеотвода включает формирование фундамента и подготовку площадки для установки опоры, которую необходимо выставить и монтировать с применением уровня, для обеспечения горизонтальности фланца фундамента с точностью 5 мм на диаметр пластины. Расположение ввода/выводы кабеля определяет потребитель.

В процессе подготовки площадки для установки МОГК-20 необходимо:
•    расчистить и спланировать участка, прилегающий к фундаменту, по длине 25 м и ширине 8 м
•    обеспечить подъезд длинномерного спецтранспорта, который перевозит грузы длиной 12 м и грузоподъемные механизмы с грузоподъемностью 7 т и длиной стрелы 15 м
•    обеспечить свободный доступ к фундаменту опоры с любой стороны, с учетом непосредственной близости грузоподъемного транспорта.

Монтаж опор освещения с молниеотводом осуществляется исключительно в соответствии с технологическими картами и схемами на производство отдельных видов работ. Допускается устанавливать молниеотводы с оцинковкой или лакокрасочным покрытием.

Опоры стальные граненые конические проверяются на месте установки на предмет соответствия требованиям техусловий, с учетом допускаемых отклонений от проектных размеров.

Для сборки и монтажа молниеотвода МОГК потребуется следующее оборудование:
•    козлы (3 шт.) односекционные
•    устройство для стяжки секций - 1 шт., при ручном устройстве - 2 шт.
•    силовой трос длиной 2,3 длины опоры + 5 м, с грузоподъемностью не менее веса столба
•    строп капроновый длиной 15 м и грузоподъемностью не менее веса секции с наибольшим весом
•    веревка для оттяжек - 2 шт., общей длиной 6 м.

Этапы сборки
Для сборки ствола молниеотвода МОГК-20 потребуется бригада из трех человек и более. Нижний фланец располагают вблизи фундамента, а сам монтаж металлоконструкции выполняется в следующем прядке:
1.    Нижнюю и верхнюю части укладывают на козлы, элементы стяжки при этом должны находиться в единой горизонтальной плоскости. При распаковке и строповке секций ствола необходимо неукоснительно придерживаться правил безопасности. Ленты, прикрепляющие секции к транспортным брускам разрезают, строповку осуществляют капроновыми стропами или металлическими тросами в резиново-тканевых рукавах.
Важно: запрещено использовать для строповки оголенные металлические тросы!

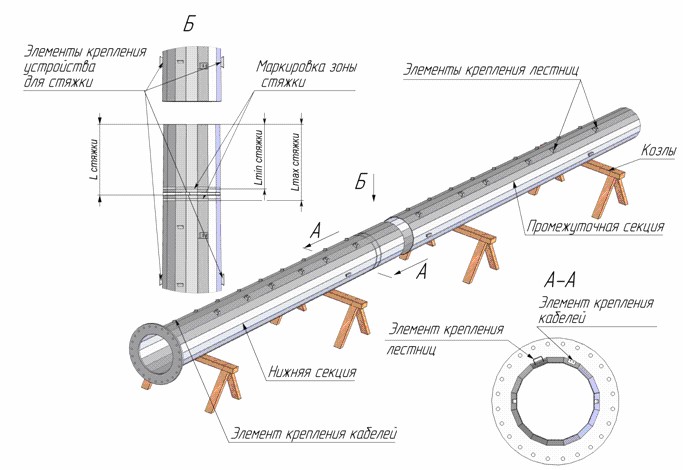

2.    Согласно монтажной схеме нанести три отметки зоны стяжки мелом или маркером
3.    Верхнюю честь опоры застропить в центре тяжести, совместить по оси и сварным швам, и насадить основание верхней части на вершину нижней секции.

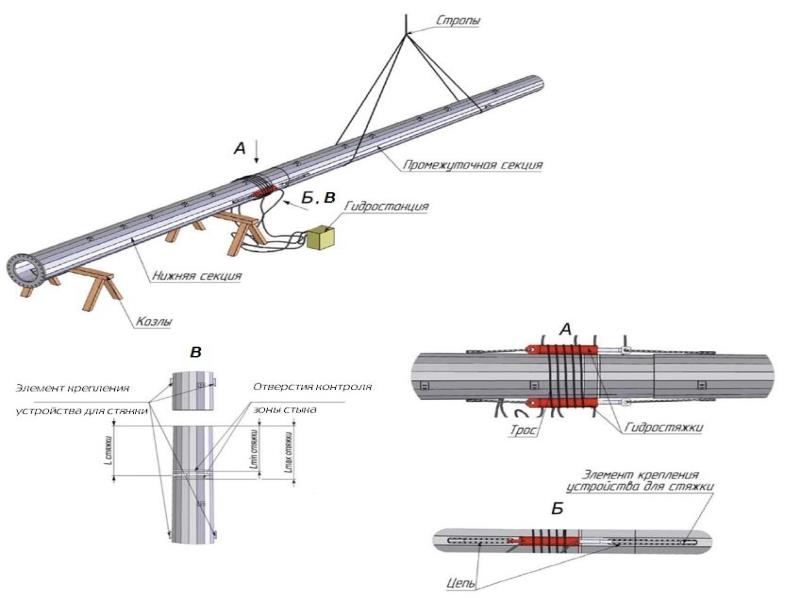

4.    Установить устройство для стяжки. Для этого процесса применяют устройство гидравлической стяжки либо 2 лебедки. В первом случае потребуется надежно закрепить стягивающее устройство, притянув тросом к стволу.
5.    Стянуть секции в 3-4 этапа, соблюдая совпадение осей и контролируя усилие стягивания. Чтобы оптимизировать процесс стягивания необходимо периодически обстукивать зону стяжки деревянной киянкой или кувалдой через брусок древесины. Если контролировать усилие стяжки невозможно, процесс продолжают пока основание верхней части опоры не попадут в зону стяжки.

Когда все части опоры собраны, в верхней секции прикрепляют молниеотвод при помощи метизов (8 болтов М10*30).

Установка опоры стальной граненой для молниеотвода МОГК-20
Монтажные работы выполняют бригадой от 3 человек, включая крановщика. В ходже установки опоры необходимо соблюдать правила техники безопасности при выполнении грузоподъемных работ.

Этапы установки

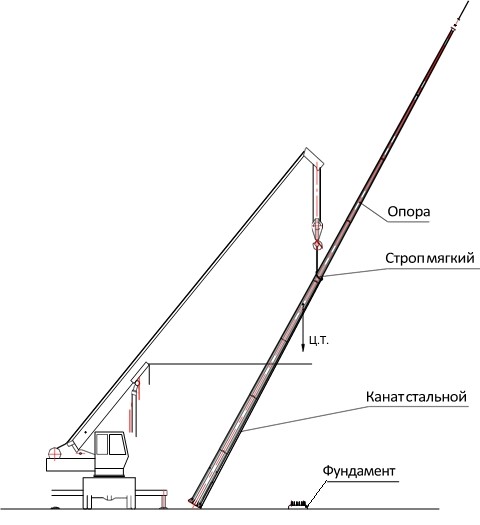

1.    Застропить опору, прикрепив конец троса в виде петли ниже элемента стяжки нижней секции, подводится вдоль ствола на высоте 1,5 м выше центра массы, снова образует петлю и прикрепляется к крану.
2.    В основании столба при помощи «ушей» для заземляющих болтов закрепляется оттяжка, чтобы регулировать опорой в ходе установки.
3.    Верхние метизы фундамента опоры снимают, а нижние свинчивают до нижнего витка резьбы.

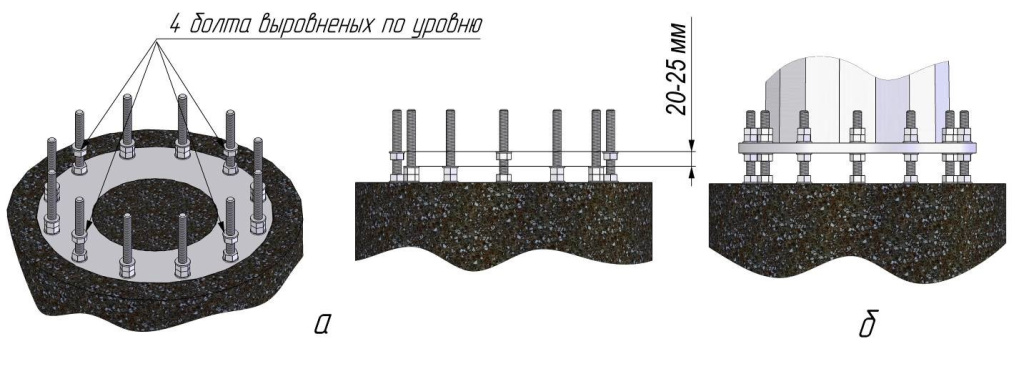

4.    Четыре наиболее удаленные гайки крепления фланца выравнивают по уровню, устанавливая их на 20-25 см выше остальных гаек.
5.    Опору поднимают и устанавливают на фундамент при помощи крана, контролируя вращение столба вокруг своей оси.
6.    Установить и затянуть верхние гайки, за исключение контр-гаек, поднять нижние метизы до фланца.
7.    Снять груз с крана. При этом секции опор, собранные по принципу телескопического стыка, нужно зафиксировать на стыках. В местах крепления строп необходимо обеспечить прокладку во избежание нарушения оцинковки.

Регулировка опоры
Этот этап выполняют с помощью теодолита, регулируя положение двух пар верхних и нижних гаек. При установке ствола опоры допускается отклонение от вертикали по двум взаимно перпендикулярных направлениях не более 0,005.

Все гайки и контргайки затягиваются с усилием, согласно техрегламенту для данной конструкции.

Открытые части резьбовых соединений необходимо защитить от коррозии при помощи специальных составов, а на шпильки фундамента надеть колпачки.
При соединении фрагментов опоры молниеотвода можно применять выравнивающие прокладки, а после затягивания болтов, при необходимости устанавливают замки.
