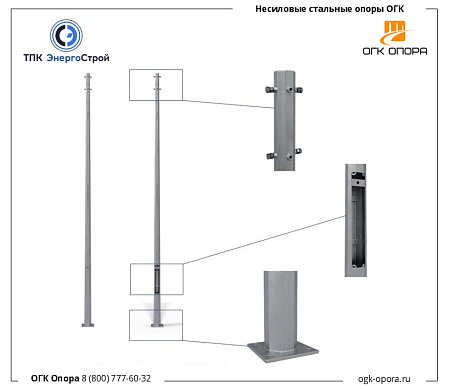

Опора ОГК - это несиловая граненая коническая опора освещения с квадратным фланцем для установки на закладную фундаментную часть. Расшифровка аббревиатуры: О - опора, Г - граненая, К - коническая. Применяется везде, где по проекту предусмотрена подземная подводка кабеля: жилые кварталы, автомобильные дороги, промышленные площадки, парковки, тротуары. Выпускается в ряду высот от 3 до 18 метров.
Что такое опора ОГК и чем она отличается от других типов
ОГК относится к несиловым опорам освещения - это означает, что она не рассчитана на вертикальную нагрузку от проводов СИП или рекламных конструкций. На несиловую опору устанавливают только светильник и кронштейн к нему. Кабель питания прокладывается под землей и заходит снизу через закладную фундаментную часть.
От силовых опор (СФГ, ОГС) ОГК отличается меньшими диаметрами сечения, более тонкой стенкой (3 мм на высотах до 12 м) и квадратным, а не круглым фланцем. От прямостоечных аналогов (НПГ, ОГКп) - способом установки: ОГК монтируется на ЗДФ, а не вкапывается в грунт.
Аналоги: какие марки взаимозаменяемы с ОГК
Под другими торговыми наименованиями выпускается та же конструкция:
- НФГ (несиловая фланцевая граненая) - самый распространенный аналог
- ОНО (опора несиловая осветительная)
- ОГКф (опора граненая коническая фланцевая)
- ОГКл (опора граненая коническая облегченная)
- ГФОО (граненая фланцевая опора освещения)
- МК (металлическая коническая граненая)
При поставке по проекту, где указана НФГ, ОНО или ГФОО, ОГК является прямой заменой при совпадении геометрии фланца.
Конструкция и маркировка
Опора изготавливается из стального листа: заготовку вырезают, гнут на прессе в конус с ребрами - отсюда название «граненая». Конусность обеспечивает жесткость без утяжеления конструкции.
Расшифровка полной маркировки на примере ОГК-7,0 (60/135) фл.300х300/200 4хМ20 ц:
- ОГК - тип опоры
- 7,0 - высота надземной части, м
- 60 - диаметр верхней части, мм
- 135 - диаметр нижней части (в основании), мм
- фл.300х300 - размер квадратного фланца, мм
- 200 - межцентровое расстояние между отверстиями под болты, мм
- 4хМ20 - 4 отверстия под болты М20
- ц - горячее оцинкование
Опоры высотой 14 м и выше изготавливаются двухсекционными (составными): нижняя секция вставляется в верхнюю и фиксируется. Это связано с ограничениями транспортировки и удобством монтажа.
Антикоррозийное покрытие
Стандартное покрытие - горячее оцинкование по ГОСТ 9.307-2021. Минимальная толщина цинкового слоя - 40 мкм. Темные пятна и небольшие неравномерности на покрытии не являются дефектом - это нормальное свойство метода. Горячий цинк не относится к декоративным покрытиям, его функция - антикоррозийная защита.
При необходимости декоративного вида поверх оцинковки наносится порошковое или лакокрасочное покрытие.
Модельный ряд ОГК: высоты, диаметры, фланцы
| Модель | Высота, м | Диаметр верх/низ, мм | Стенка, мм | Фланец, мм | Межцентр, мм | Болт | Кол-во |
|---|---|---|---|---|---|---|---|
| ОГК-3 | 3 | 69 / 96 | 3 | 190×190 | 140 | М16 | 4 |
| ОГК-4 | 4 | 60 / 108 | 3 | 190×190 | 140 | М16 | 4 |
| ОГК-5 | 5 | 60 / 110 | 3 | 190×190 | 140 | М16 | 4 |
| ОГК-6 | 6 | 60 / 120 | 3 | 190×190 | 140 | М16 | 4 |
| ОГК-7 | 7 | 60 / 130 | 3 | 300×300 | 200 | М20 | 4 |
| ОГК-8 | 8 | 60 / 143 | 3 | 300×300 | 200 | М20 | 4 |
| ОГК-9 | 9 | 68 / 143 | 3 | 300×300 | 200 | М20 | 4 |
| ОГК-10 | 10 | 69 / 153 | 3 | 300×300 | 200 | М20 | 4 |
| ОГК-11 | 11 | 70 / 200 | 4 | 400×400 | 300 | М30 | 4 |
| ОГК-12 | 12 | 70 / 200 | 4 | 400×400 | 310 | М24 | 8 |
| ОГК-14 | 14 | 90 / 275 | 4 | 495×495 | 380 | М30 | 8 |
| ОГК-15 | 15 | 90 / 300 | 4 | 495×495 | 380 | М30 | 8 |
| ОГК-16 | 16 | 90 / 300 | 4 | 495×495 | 380 | М30 | 8 |
| ОГК-18 | 18 | 100 / 300 | 4 | 500×500 | 380 | М30 | 8 |
На высотах 3-10 м применяется сталь толщиной 3 мм. С высоты 11 м - 4 мм. Фланец до 10 м - квадрат 190×190 или 300×300. Начиная с ОГК-11 - 400×400 мм и выше. С ОГК-14 и выше - 8 болтов вместо 4.
Как подбирать высоту для проекта
Высоту опоры выбирают исходя из ширины освещаемой зоны, шага установки и нормируемой освещенности по СП 52.13330.2016 (бывший СНиП 23-05-95*):
- 3-5 м - пешеходные зоны, детские площадки, подпорные стены, дворовые территории с плотной застройкой
- 6-7 м - стандарт для дворового освещения ЖК, велодорожки, парковочные карманы
- 8-10 м - локальные дороги, внутриквартальные проезды, небольшие открытые стоянки
- 11-12 м - дороги местного значения, крупные дворовые территории, промышленные объекты
- 14-18 м - магистральные дороги, большие открытые площадки, промышленные зоны
Шаг между опорами зависит от высоты, типа светильника и нормируемого уровня освещенности. Ориентировочно: при высоте 7 м и LED-светильнике 80-100 Вт - шаг 30-40 м.
Закладная фундаментная часть (ЗДФ)
ОГК устанавливается на трубчатую закладную фундаментную часть с квадратным фланцем - ЗДФ, ФЧ, ЗДФТ (аббревиатуры обозначают одно и то же изделие). ЗДФ закапывается в грунт, бетонируется, затем на её фланец устанавливается опора и крепится болтами.
Рекомендуемая глубина и диаметр ЗДФ по моделям:
| Модель | Труба ЗДФ, мм | Глубина, м | Фланец ЗДФ, мм | Болт |
|---|---|---|---|---|
| ОГК-3 | 108 | 1,0 | 190 | М16 |
| ОГК-4 | 108 | 1,0 | 190 | М16 |
| ОГК-5 | 108 | 1,5 | 190 | М16 |
| ОГК-6 | 108 или 133 | 1,5 | 190 | М16 |
| ОГК-7 | 133 | 1,5 | 300 | М20 |
| ОГК-8 | 159 | 1,5-2,0 | 300 | М20 |
| ОГК-9 | 159 | 2,0 | 300 | М20 |
| ОГК-10 | 159 | 2,0 | 300 | М20 |
| ОГК-11 | 219 | 2,0 | 400 | М20 |
| ОГК-12 | 219 | 2,0 | 400 | М24 |
| ОГК-14 | 273 | 2,5 | 495 | М30 |
| ОГК-16 | 273 или 325 | 3,0 | 495 | М24 |
ЗДФ подбирается в соответствии с размерами фланца опоры. Для подземной прокладки кабеля ЗДФ поставляется с лючком для ввода кабеля. Параметры фундаментной части для конкретной модели уточняйте у менеджера.
Наличие и поставка
Типовые высоты ряда ОГК-3...ОГК-18 держатся в постоянном остатке на складе в Москве . ОГК-Опора поставляет комплект целиком: опора, ЗДФ и кронштейн под конкретную модель. Срок изготовления нестандартных модификаций - 25 рабочих дней.
Частые вопросы
Можно ли использовать ОГК для воздушной подводки кабеля?
Нет. Несиловая опора не рассчитана на вертикальные нагрузки от проводов СИП. Для воздушной подводки нужна силовая опора - СФГ или ОГС.
Чем ОГК-14 отличается от ОГК-12?
ОГК-14 - двусоставная конструкция (состоит из двух секций). Начиная с 14 м все опоры ОГК двусоставные. Фланец ОГК-14 - 495×495 мм с 8 болтами М30, у ОГК-12 - 400×400 мм, 8 болтов М24.
Совместима ли ОГК с НФГ одной высоты?
Да, НФГ - прямой аналог ОГК. При одинаковой высоте и совпадающих параметрах фланца опоры взаимозаменяемы. Уточните геометрию фланца обеих марок перед заменой.
Нужна ли ЗДФ отдельно или входит в комплект?
ЗДФ - отдельное изделие. ОГК-Опора поставляет полный комплект: опора, ЗДФ и кронштейн. При комплектном заказе параметры ЗДФ подбираются под конкретную модель опоры.
Что такое двусоставная опора?
С высоты 14 м опора состоит из двух секций: нижняя вставляется в верхнюю и фиксируется. Это позволяет перевозить опору стандартным транспортом (длина пачки не превышает примерно 9-10 м) и упрощает подъем при монтаже.
