Типовая конструкция, рассмотренная в настоящей статье — опора стальная граненая коническая складывающаяся ОСГКС-14.0-25.0. Ниже приведен разбор ключевых узлов, монтажных процедур и эксплуатационных ограничений, основанный на заводской инструкции.

В местах, труднодоступных для подъезда спецтехники, функциональное освещение обеспечивается с применением опор со складывающимся стволом. Для обслуживания осветительные приборы (иные средства) опускаются до уровня обслуживания с земли. Данный тип опор также удобен при освещении открытых спортивных объектов, оснащенных специальным покрытием.

Складывающиеся опоры освещения хорошо применимы при установке в:

• удаленные поселения;

• базы отдыха;

• горнолыжные склоны;

• спортивные площадки с дорогим покрытием;

• железнодорожные развязки, перроны;

• частные домовладения, охотохозяйства и пр.;

• установка камер видеонаблюдения.

2. Конструкция складывающихся опор и принцип работы

За основу складывающихся опор приняты граненые несиловые конические опоры. Нижнее основание опор оснащено квадратным или круглым фланцем с монтажными отверстиями. На уровне 500 мм от уровня земли в стволе выполнен люк доступа к электрооборудованию.

Фиксация крышки люка обеспечена крепежными саморезами. В люке установлены 2 основные планки (DIN-рейки) для размещения электрокомплектующих и 1 планка зануления (заземления). Питающий кабель вводится в ствол опоры через лючки ввода (отверстия) закладной детали фундаментного блока. Его разделка осуществляется через люк. Опоры данного типа исключают воздушный подвод питающей сети.

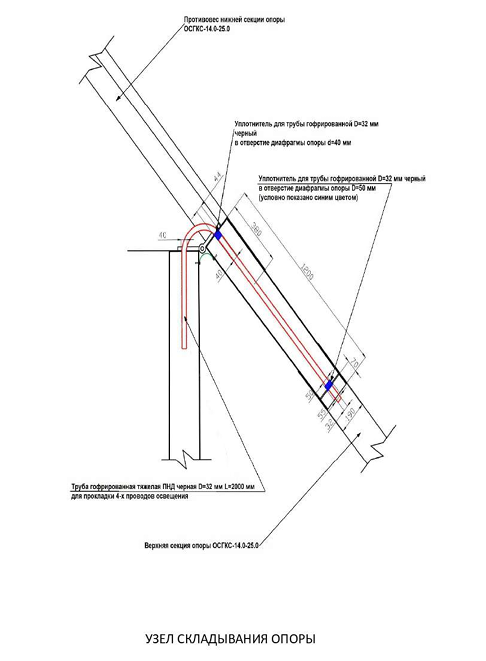

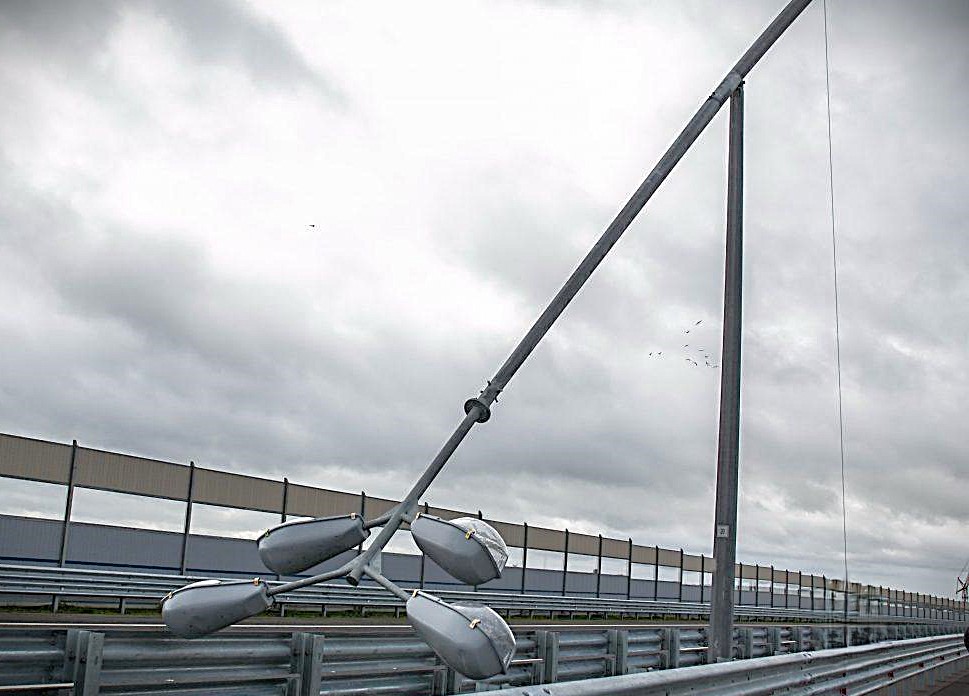

Ствол опоры образован из двух частей: зафиксированной нижней части и подвижной – верхней. Обе части объединены посредством шарнирного узла. Он представляет собой несложное техническое изделие, состоящее из проушин, закрепленных на подвижной и неподвижной частях опоры. Объединение этих элементов осуществляется с применением дополнительной оси.

Подвижная часть опоры имеет балансир, представляющий собой разрезанную вдоль секцию, конфигурация которой идентична параметрам неподвижной части ствола. Обеспечена фиксация балансира, предотвращающая самопроизвольный наклон ствола. Пазы узла крепления выполнены в «хвостовой» части балансира. К стволу, в месте касания пазов к стенке неподвижной части, выполнено резьбовое отверстие для болта фиксации (или гайка). Место крепления дополнительно продублировано ушком, обеспечивающим применение замка, то есть двойная защита от опрокидывания.

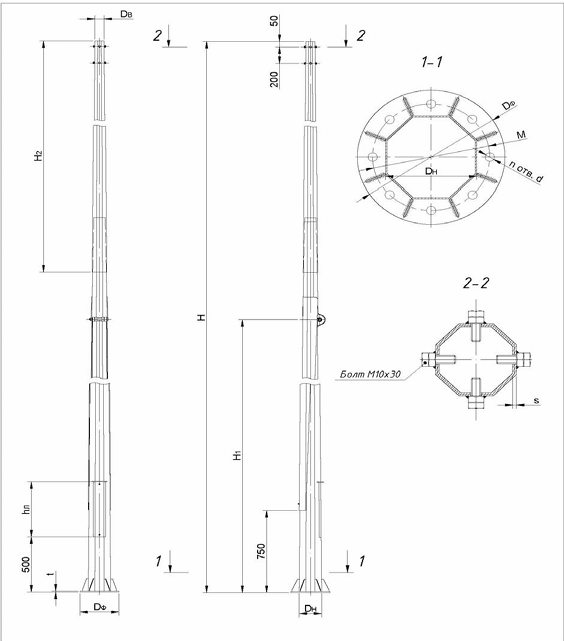

Общий вид опоры

3. Указания по мерам безопасности

Эксплуатация установки должна проводиться в строгом соответствии с настоящей инструкцией по эксплуатации, «Правилами эксплуатации электроустановок потребителей» (7-е изд., 1999 г.) и другими нормативными актами.

К работе на установке допускаются лица, прошедшие специальный курс обучения по работе на установках высокомачтового освещения и сдавшие зачет в объеме знаний настоящей инструкции, а также имеющие квалификационную группу по электробезопасности не ниже III.

К обслуживанию установок допускается бригада в составе не менее двух человек.

Все работы по подъему-опусканию производить только при расстыкованном разъеме на щите электроаппаратуры.

Подъем ствола осуществляется ручным способом, через нейлоновый шнур, соединённый с противовесом и нижней секцией, либо с помощью механической лебедки, закрепленной на нижней секции опоры (лебедка в комплект поставки не входит).

Запрещается эксплуатация опоры при появлении хотя бы одной из нижеуказанных неисправностей:

• повреждение любого из кабелей (питающих или штатных кабелей установки);

• повреждение нейлонового шнура.

4. Монтаж

Монтаж производить бригадой в составе не менее трех человек (включая крановщика) при строгом соблюдении правил техники безопасности выполнения грузоподъемных работ в следующей последовательности:

1. Произвести подготовку гаек и болтов фундамента, демонтировав верхние гайки с болтов, нижние навернуть до упора в фундамент, а четыре гайки (по две в перпендикулярных направлениях) установить по уровню на высоте 15–20 мм от верха фундамента.

2. После сборки опоры в телескоп, закрепить верхнюю секцию с помощью кровельных саморезов согласно монтажному чертежу.

3. Произвести монтаж питающего кабеля внутри секций опоры, предварительно установив защитную трубу ПНД в нижнюю секцию опоры.

4. Застропить опору согласно рис. 1, при этом длинный строп одним концом крепится к мягкому стропу, вторым – к отверстию в косынке фланца.

5. Грузоподъемным механизмом (автокран) грузоподъемностью не менее 10 т со стрелой не менее 30 м поднять опору и установить в проектное положение на фундамент. Сверху навернуть до упора 4 гайки на болты с приподнятыми гайками. Краном ослабить натяжение стропа. Закрепить все оставшиеся гайки.

6. Отвинтив стопорящий болт на нижней секции, опустить опору в нижнее положение с помощью нейлонового шнура (идущего в комплекте) или лебедки.

7. Установить кронштейн на посадочное место, завинтив болты М10×30.

8. Установить и закрепить на кронштейнах светильники (светильник консольный), подключить электропитание.

5. Инструкция по эксплуатации

Порядок работы:

1. Открыть и снять крышку люка.

2. Отключить автоматический выключатель на щите электроаппаратуры.

3. Отключить щит электроаппаратуры от магистрального кабеля.

4. Открутить фиксирующий болт М20×50.

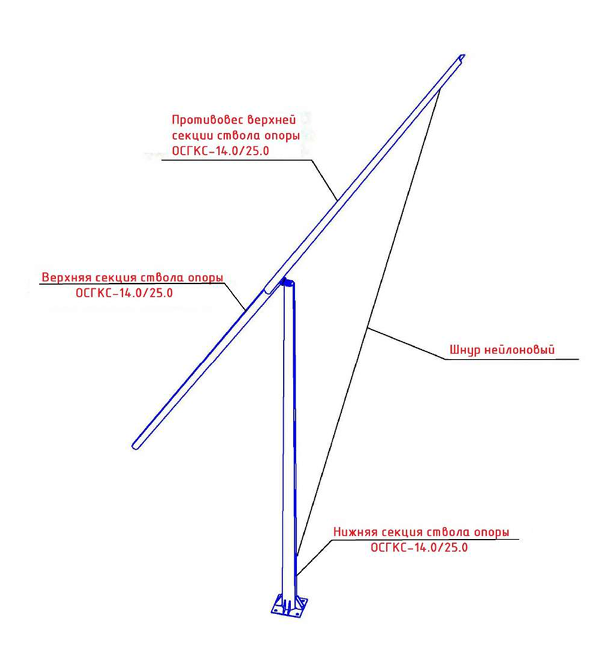

5. Придерживая шнур, опустить верхнюю часть опоры до высоты обслуживания.

6. Закрепить шнур к нижней секции, зафиксировав тем самым секции в сложенном состоянии.

7. Выполнить все работы по осмотру, ремонту (при необходимости) узлов и деталей, замене электроприборов, вышедших из строя.

8. Проверить работоспособность светильников подачей электропитания.

9. Выключить автоматические выключатели.

10. С помощью нейлонового шнура или лебедки (лебедка в комплект поставки не входит) выполнить подъем опоры в стационарное положение.

Внимание: применение монтажных нагрузок в процессе эксплуатации недопустимо! Подъем и опускание секции с противовесом опоры должны производиться плавно, без рывков и ускорений (должна отсутствовать динамическая составляющая).

1. Зафиксировать болтом М20×50.

2. Включить автоматические выключатели.

3. Установить крышку люка.

6. Гарантии изготовителя

Изготовитель гарантирует нормальную работу опоры при условии строгого соблюдения потребителем правил хранения, транспортирования, монтажа и эксплуатации мачты (согласно инструкции по монтажу и эксплуатации).

Изготовитель гарантирует замену деталей и самой опоры, вышедшей из строя по вине изготовителя, в течение гарантийного срока эксплуатации, кроме покупных изделий.

Гарантийный срок: 24 месяца с момента получения опор заказчиком, но не более 24 месяцев с момента изготовления.

Срок эксплуатации опоры без существенной потери несущей способности и эксплуатационных свойств: не менее 25 лет.
