Установка опор наружного освещения: Особенности сборки двухсекционных опор ОГК-14 и ОГК-16 методом надвижки (стяжки)

Чтобы исключить негативные последствия некачественного монтажа опор освещения рассмотрим четкий алгоритм корректной установки осветительных комплексов. Методика базируется на устоявшемся стандарте монтажа и полностью предотвращает аварийные ситуации.

Подробнее об опорах ОГК:

ОГК-14     ОГК-16

Прожекторы для опор ОГК-14 и ОГК-16

GLIM SPORT-02-400-Д120

Сборка мачты

Состав бригады: 3 человека и более.

Исходные данные: Стяжка выполняется с помощью монтажной лебедки (монтажные устройства не входят в комплект поставки мачты).

Инструкция:

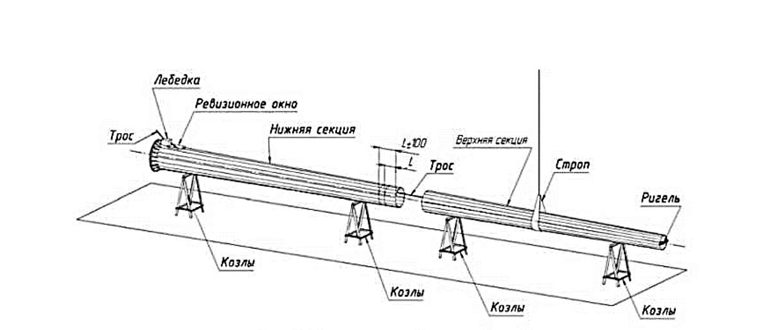

1. Уложите нижнюю и последующие секции опоры на монтажные козлы. При строповке используйте только капроновые стропы или металлические тросы в резиново-тканевых рукавах. Голые металлические тросы запрещены.
2. Пропустите трос через все секции, соедините его с фланцем нижней секции. Свободный конец заправьте в натяжное устройство (лебедку).
3. Заанкеруйте лебедку за крепежное отверстие в проушинах верхней секции опоры либо за фланец секции.
4. Нанесите маркером (мелом) отметки надвижки: L и L+100 мм. L = проектным данным, либо L = 1.5 × d (d — диаметр вершины нижней секции).
5. Внимание: Зачистите место надвижки от наплывов цинка (добейтесь гладкой поверхности) и нанесите смазку ЛИТОЛ.
6. Застропите верхнюю секцию в центре тяжести, совместите оси и насадите низ верхней секции на верх нижней.
7. Лебедкой протяните трос. Строго соблюдая соосность, стягивайте секции до момента, пока верхняя секция не надвинется на нижнюю на L ± 100 мм.
8. Ослабьте натяжение лебедки, демонтируйте ригель. Оставьте трос в опоре для последующих операций сборки.
9. Повторите шаги 1–8 для сборки остальных секций опоры.
10. После сборки всех секций ослабьте натяжение лебедки, демонтируйте ригель и лебедку. Трос в опоре можно оставить (или извлечь, если не требуется по проекту).

Сборка опоры методом стяжки — это процесс, где «мелочей» не бывает. Каждый шаг, от строповки в резиновом рукаве до точного расчета величины надвижки L = 1.5*d, работает на одну цель: сохранить геометрию секций и предотвратить коррозионное разрушение стыка в будущем.

Особое внимание стоит обратить на пункт 4 инструкции (зачистка и смазка). Именно пренебрежение этим этапом чаще всего приводит к заклиниванию многометровых секций, когда бригада не может ни сдвинуть их дальше, ни разъединить.

Помните: монтажная лебедка — это инструмент, требующий плавного усилия. Рывки при стяжке секций недопустимы. Следуя приведенной выше инструкции, вы гарантированно получите стык с расчетным натягом, обеспечивающим долговременную жесткость всей мачты.

Также важно не забывать о правильном подборе и монтаже основания под опоры освещения. Инженерная подготовка основания под опоры осветительных установок представляет собой комплекс работ, требующий профессионального инжиниринга и неукоснительного соблюдения действующих строительных норм и правил (СНиП) и отраслевых стандартов. Технологический процесс инициируется разработкой проекта производства работ (ППР), который подлежит обязательному согласованию в органах государственного надзора. Целью согласования является получение разрешительной документации, легитимизирующей производство земляных работ, а также прокладку и переустройство кабельных коммуникаций на выделенном участке.

Таблица соответствия типовых видов опор и закладных деталей фундамента:
