Опоры ОКК и НФК по сути, ничем не отличаются друг от друга, поскольку обладают сходными характеристиками, сферой применения, способом монтажа и нюансами эксплуатации.
ОКК — Опора Круглая Коническая
НФК — Несиловая Фланцевая Круглоконическая опора
Особенности опор ОКК и НФК
Эти опоры представляют собой устанавливаемые вертикально металлические изделия круглой формы с одним продольным сварным швом. Поскольку поперечное сечение верхней части имеет меньшую величину, чем диаметр нижней, можно говорить о конической (пирамидальной) форме конструкций.
Опора имеет гладкую поверхность. Она изготавливается из листового металлопроката, толщина которого определяется с учетом климатических условий объекта, на котором будет устанавливаться опора НФК или ОКК. Данные нормы прописаны в CHиП II-2З-81 «Стальные конструкции».
С целью защиты от коррозии поверхность изделий усиливают покрытием, которое наносится методом горячего цинкования. Оно имеет преимущественно функциональное назначение, хотя выглядит при этом довольно эстетично. Для придания столбам еще большей привлекательности по желанию заказчика они могут быть дополнительно окрашены в любой цвет порошковыми красками.

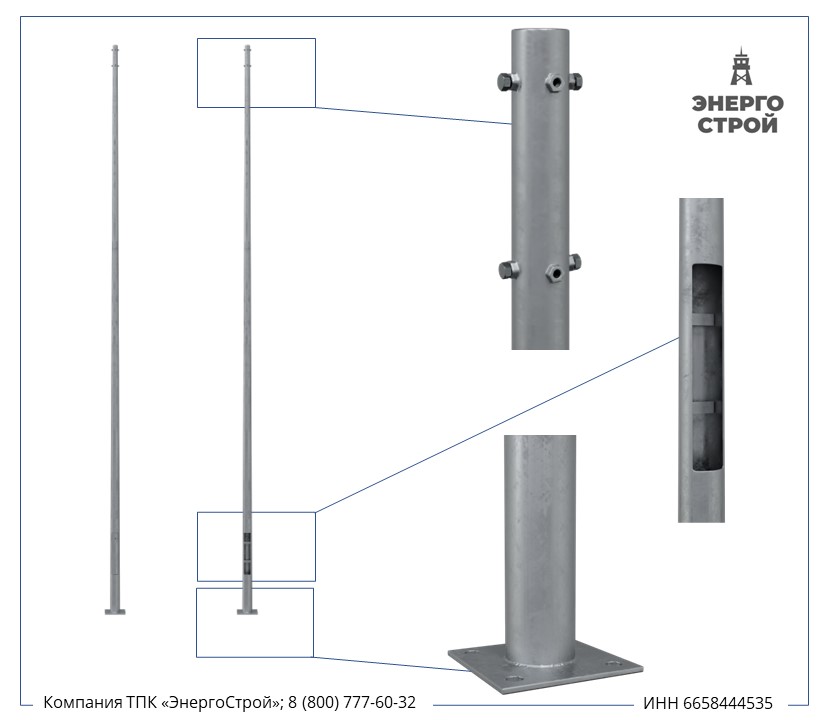

Конструктивно опоры освещения состоят из следующих элементов:
- непосредственно опоры;
- кронштейнов, на которые монтируется осветительная техника. Они закрепляются в верхней части конструкции в специально предусмотренных для этого отверстиях посредством резьбового соединения;
- ревизионный лючок для обслуживания электропроводки. Он расположен в нижней части опоры;
- опорный фланец, обеспечивающий простоту и высокую скорость монтажа, а также устойчивость установленной конструкции.
Комплектация заказа может отличаться, в зависимости от целей и требований заказчика фланцевой опоры.
Монтируется опора несиловая фланцевая круглоконическая на железобетонный фундамент, в котором располагается закладной элемент. Параметры фундамента под ту или иную опору рассчитываются в индивидуальном порядке, с учетом высоты и диаметра конструкции, климатических условий в месте эксплуатации, а также качества и особенностей грунта.
Электрическое питание подводится под землей – для этого в закладном элементе предусмотрены специальные окошки.
Виды и преимущества
Данные конструкции классифицируются по типоразмерам, в первую очередь, по высоте, что отображается в маркировке, - ОКК-3, ОКК-5, ОКК-7 и так далее. Кроме того, круглоконические осветительные опоры различаются между собой размером опорного фланца, межцентровым расстоянием отверстий, верхним и нижним диаметром основного элемента, а также общим весом.
Среди преимуществ изделий следует отметить:
- возможность изготавливать конструкции высотой до 12 м;
- удобство монтажа – по сравнению с прямостоечными опорами, которые бетонируются непосредственно в котлован;
- малый вес и простоту в производстве, что позволяет реализовывать опоры освещения ОКК и НФК по умеренным, приемлемым даже для организаций с небольшим бюджетом, ценам;
- длительный срок службы – порядка 25-30 лет антикоррозионного покрытия и до 50 лет – самой опоры. Срок может незначительно колебаться в зависимости от климатических условий эксплуатации;
- устойчивость к механическим деформирующим воздействиям, значительным перепадам влажности и температур, ультрафиолетовому излучению, высоким ветровым нагрузкам;
- возможность установки различных осветительных приборов, а также дополнительных элементов, например, видеокамер или громкоговорителей, общей массой до 20-70 кг, в зависимости от высоты и диаметра опоры;
- надежную защиту проводов от внешних воздействий;
- быстрый и простой демонтаж опоры ОКК для замены или перенесения в другое место благодаря наличию резьбовых соединений в конструкции опорного фланца.
Есть у этих изделий и некоторые ограничения. В частности, полая внутри конфигурация не позволяет производить и эксплуатировать опоры высотой более 12 м, поскольку они могут не выдержать ветровых нагрузок. Как уже было сказано ранее, существует ограничение на общий вес подвесного оборудования. А главное, такие опоры не интегрируются с силовыми проводами, предназначенными для передачи электроэнергии по воздуху.
Область использования несиловых круглых опор конической формы
Такие конструкции можно часто видеть там, где обустраивается декоративное ландшафтное освещение, - в парках, скверах, на аллеях, рядом с коммерческими объектами – ресторанами, кафе, торгово-развлекательными центрами и тому подобными локациями, а также на придомовых территориях многоэтажных жилых комплексов и на приусадебных территориях частных домов. Это связано с тем, что круглые опоры выглядят очень привлекательно, проведенные под землей провода не нарушают эстетику ландшафтного дизайна, к тому же, на них можно зафиксировать любые осветительные приборы – от стандартных светодиодных ламп до вычурных, стилизованных под канделябры или старинные светильники фонарей.
Также опора коническая круглая ОКК либо НФК – отличное решение для обустройства наружного освещения на городских улицах и площадях, автодорогах с низкой или средней интенсивностью автомобильного движения, многоуровневых развязках, мостах, автозаправках, стоянках и паркингах, в аэропортах, на вокзалах, общественных и промышленных объектах.
Заказать несиловые опоры круглоконической конфигурации любых размерных параметров с гарантией качества можно, связавшись с нами любым удобным способом.
Таблица соответствия типовых видов опор и закладных деталей фундамента:
| Опора | Фундамент часть | ||||||
| Наименование | Длина опоры, м | Труба, мм | Длина, м | Фланец | Межцентр | Болт | Кол-во болтов |
| НФК | 4 | 108 | 1 | 190 | 140 | М16 | 4 |
| НФК | 5 | 108 | 1,5 | 190 | 140 | М16 | 4 |
| НФК | 6 | 133 | 1,5 | 250 | 180 | М24 | 4 |
| НФК | 7 | 133 | 1,5 | 250 | 180 | М24 | 4 |
| НФК | 8 | 159 | 2 | 250 | 180 | М24 | 4 |
| НФК | 9 | 159 | 2 | 300 | 200 | М24 | 4 |
| НФК | 10 | 159 | 2 | 400 | 300 | М24 | 4 |
