Из трёх типоразмеров нагрузочной группы СФГ-1300 исполнение с высотой 10 м - единственное с увеличенным фланцем фундаментной части. Для 1300-10 применяется ЗДФ с фланцем 540 мм и межосевым расстоянием болтов 440 мм; у 1300-8 и 1300-9 фланец 495 мм и межцентр 420 мм. Фундамент для 1300-10 несовместим с остальными в серии.
Параметры ФЧ: где отличие принципиально
| Параметр ФЧ | СФГ-1300-8 | СФГ-1300-9 | СФГ-1300-10 |
|---|---|---|---|
| Труба | 377 мм | 377 мм | 377 мм |
| Длина | 2,5 м | 2,5 м | 2,5 м |
| Фланец | 495 мм | 495 мм | 540 мм |
| Межцентр | 420 мм | 420 мм | 440 мм |
| Болты | М30 | М30 | М30 |
Труба и длина ФЧ одинаковы для всех трёх высот. Фланец и межцентр - уникальны для 1300-10.
Почему фланец растёт при увеличении высоты
При высоте 10 м изгибающий момент от ветровой нагрузки по СП 20.13330.2017 у основания опоры больше, чем при 8 или 9 м. Для его компенсации увеличивают плечо крепёжного узла: межцентр болтов вырастает с 420 до 440 мм, диаметр фланца - с 495 до 540 мм.

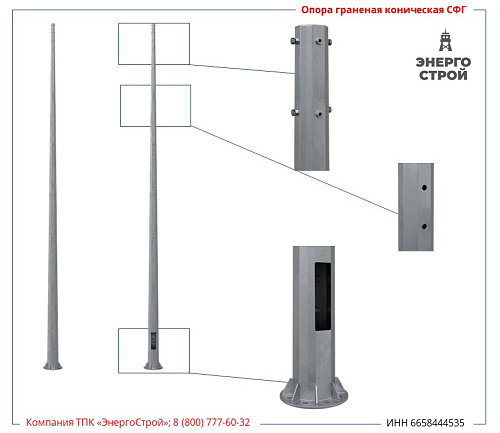

Конструкция опоры
Ствол граненый: верхний диаметр 130 мм, нижний 360 мм, стенка 6 мм, фланец 20 мм, болты М30, 8 отверстий. Горячее оцинкование по ГОСТ 9.307-2021.
Частые вопросы
Можно ли установить СФГ-1300-10 на ФЧ от 1300-9?
Нет. Фланец ФЧ для 1300-9 - 495 мм, межцентр - 420 мм; у 1300-10 фланец 540 мм и межцентр 440 мм. Посадочные размеры разные, фундаменты несовместимы.
В каких ситуациях выбирают 1300-10, а не 1300-9?
Когда светотехнический расчёт требует высоты 10 м - широкие магистрали, большие открытые площадки. Нагрузочная группа при этом остаётся 1300 кг, но фундаментная часть другая.
