Вводные распределительные щитки для опор освещения

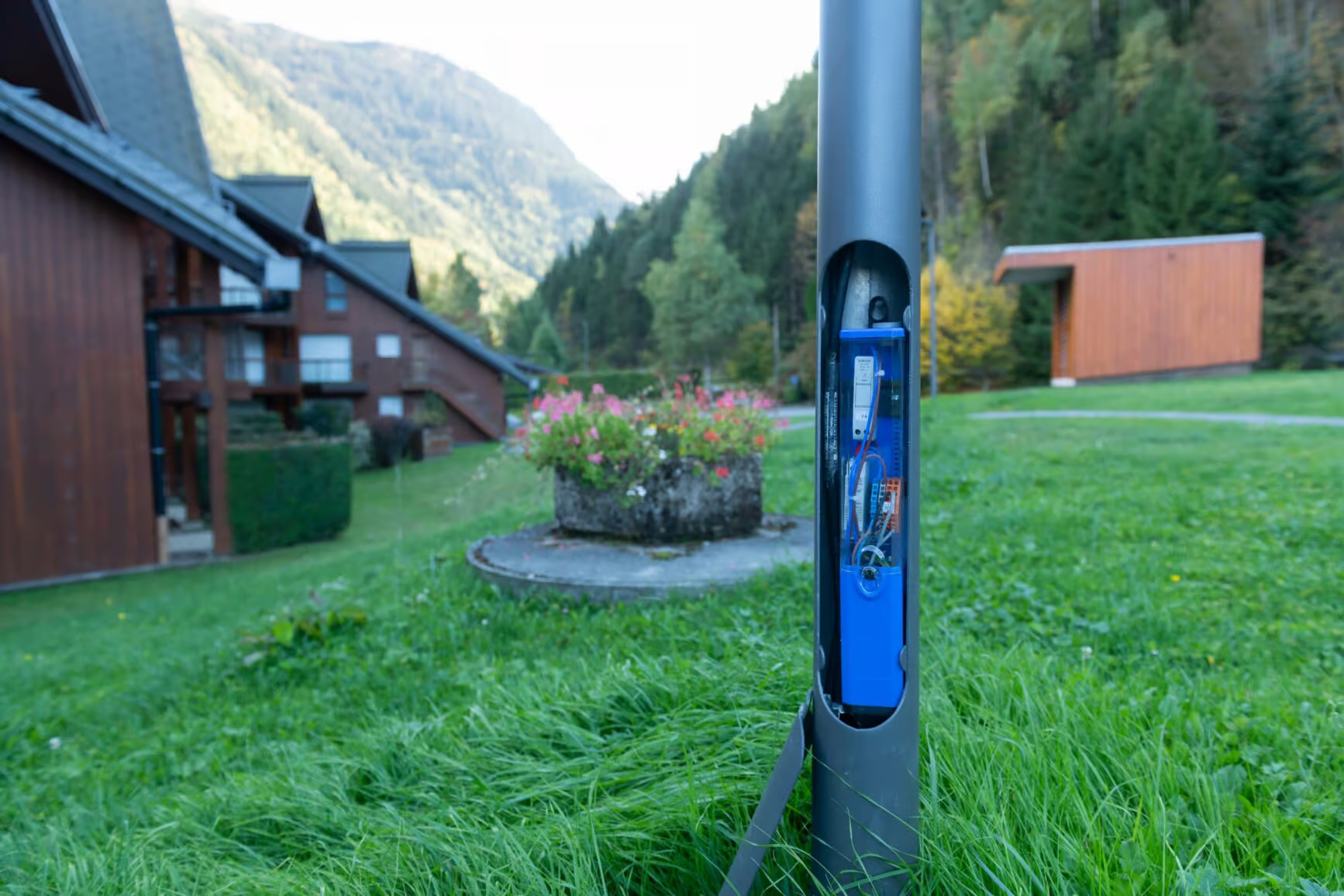

Вводные распределительные щитки для опор освещения: сердце системы и гарантия ее надежности

Проектирование современной системы уличного освещения, будь то для коттеджного поселка, городского проспекта или автомобильной трассы, — это сложный инженерный процесс. Если светильники и опоры — это видимая часть системы, ее «лицо», то вводные распределительные щитки (ВРЩ), устанавливаемые на опоры, являются ее «сердцем» и «нервной системой». Именно от этого, часто недооцененного компонента, зависят бесперебойность работы, безопасность эксплуатации, энергоэффективность и легкость управления всем освещением. Выбор и правильный монтаж щитка — критически важная задача, определяющая долговечность и рентабельность проекта.

Зачем нужен специализированный щиток? Почему нельзя обойтись стандартной "скруткой"?

Уличные условия эксплуатации предъявляют к электрооборудованию исключительно высокие требования. ВРЩ для опор освещения — это не просто ящик с автоматами.

Это комплексное устройство, спроектированное для решения конкретных задач в агрессивной среде:

• Защита от климатических воздействий: Щиты должны выдерживать перепады температур от -50°С до +50°С, ливни, снег, лед, повышенную влажность и ультрафиолетовое излучение. Корпуса изготавливаются из атмосферостойких пластиков (например, поликарбоната) или стали с порошковым антикоррозийным покрытием, обладая высокой степенью пылевлагозащиты (как правило, не ниже IP65). Это означает полную защиту от пыли и мощных струй воды.

• Защита от электроперегрузок и коротких замыканий: Основная функция — обеспечение безопасности. Щиток оснащается вводным автоматическим выключателем, который защищает групповые линии от перегрузок по току. Для каждой цепи (группы светильников) устанавливаются отдельные автоматические выключатели, позволяющие локально отключать участок для ремонта без прекращения питания всей линии.

• Защита от токов утечки (пожароопасность и безопасность человека): Важнейшим элементом современного щитка является УЗО (устройство защитного отключения) или дифавтомат, совмещающий функции защиты от перегрузок и утечки. Они мгновенно срабатывают при повреждении изоляции кабеля или случайном попадании человека под напряжение, предотвращая трагедию и возгорание.

• Организация системы управления: Современные щитки — это платформа для интеллектуального управления освещением. В них устанавливаются программируемые контроллеры, астрономические реле, фотореле или контакторы для дистанционного управления. Это позволяет автоматизировать включение/выключение света по расписанию или уровню освещенности, реализовывать режим ночного снижения мощности (дауншифтинг) для экономии энергии.

Конструктивное исполнение и ключевые компоненты

Конструктивно ВРЩ представляет собой бокс с монтажной панелью (дин-рейкой), на которой устанавливается все оборудование. Стандартная комплектация качественного щитка включает:

1. Прочный корпус со степенью защиты IP65-IP66, часто с прозрачной крышкой для визуального контроля аппаратов без вскрытия.

2. Вводной автоматический выключатель на необходимый номинальный ток.

3. Ограничитель перенапряжений (ОПН) — критически важный элемент для защиты дорогостоящего оборудования (особенно LED-светильников с драйверами) от импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети.

4. УЗО или дифавтоматы на отходящих линиях.

5. Автоматические выключатели на каждую группу освещения.

6. Астрономическое реле или программируемый контроллер. В отличие от простого фотореле, астротаймер не требует датчика освещенности, который может загрязниться или сработать ошибочно. Он вычисляет время восхода и захода солнца по заранее заложенным координатам и календарю, обеспечивая высочайшую точность и надежность.

7. Клеммные колодки для аккуратного и безопасного подключения кабелей.

Как правильно выбрать ВРЩ для опоры? Критерии выбора

Подбор конкретной модели осуществляется на этапе проектирования и зависит от нескольких факторов:

• Мощность и конфигурация сети: Количество отходящих линий (групп светильников) определяет необходимое число модулей (мест на din-рейке) в щитке.

• Способ управления: Будет ли использоваться фотореле, выносной датчик или более advanced астрономическое реле, размещаемое внутри самого щита.

• Необходимость дистанционного управления: Если планируется интеграция в систему Smart City или диспетчеризации, щиток должен быть готов к установке GSM-модуля, PLC-модема или другого оборудования для удаленного контроля и управления.

• Качество компонентов: Надежность всего щита определяется надежностью его «начинки». Предпочтение следует отдавать продукции известных брендов (например, ABB, Schneider Electric, IEK, DEKraft), сертифицированной в РФ.

• Производитель корпуса: Важно выбирать щитки, разработанные именно для уличной установки, от проверенных поставщиков, которые гарантируют заявленную степень защиты и долговечность материалов.

Тренды и будущее: интеллектуализация щитков

Современные тенденции ведут к повсеместному внедрению интеллектуальных систем управления. ВРЩ превращаются в сетевые узлы, которые передают данные о потребленной энергии, состоянии линий, оперативно сигнализируют о неисправностях (перегорание лампы, срабатывание защиты, попытки вандализма). Это позволяет перейти от планово-предупредительного обслуживания к обслуживанию по фактическому состоянию, что drastically сокращает эксплуатационные расходы.

Вводный распределительный щиток — это не просто обязательная «коробка» на столбе, а ключевой элемент, определяющий надежность, безопасность и экономическую эффективность всей системы освещения. Экономия на этом компоненте неминуемо leads к росту затрат на обслуживание, частым отказам и риску возникновения аварийных ситуаций. Инвестиции в качественный, правильно подобранный и смонтированный ВРЩ — это инвестиции в долгосрочную и беспроблемную работу всего освещения территории, будь то уютный коттеджный поселок или крупная городская магистраль.
