Как выбрать соединительную коробку для опоры освещения?

Как выбрать соединительную коробку для опоры освещения

Назначение в системах уличного освещения

Система наружного освещения — это сложный инженерный объект, работающий в условиях постоянного воздействия окружающей среды. Качество используемых при этом компонентов- залог надежности и безопасности всей системы. Предмет нашей сегодняшней статьи – соединительная коробка освещения. Этот компонент, устанавливаемый в опору, отвечает за прием, распределение электроэнергии и защиту цепи.

Соединительная коробка для опоры освещения — это герметичная «коробка», устанавливаемая на наружной части или внутри опоры, где происходит соединение кабелей групповой питающей сети и ответвления на осветительное оборудование. Правильный выбор щитка определяет стабильность работы и долговечность установленного оборудования, обеспечивает безопасность обслуживающего персонала.

Ключевые критерии выбора вводного щитка

Выбор используемой соединительной коробки, ее состав и конфигурации — это технически обоснованное решение. Расчет производится проектной организацией либо профильной электромонтажной организацией, исходя из электротехнического расчета, особенностей окружающей среды, требований эксплуатирующей организации и много другого.

Вот лишь некоторые из них.

1. Степень защиты (IP)

Щиток постоянно подвергается воздействию влаги, пыли и перепадов температур.

• IP54 (стандарт): Защита от пыли и брызг воды. Идеально для большинства уличных и парковых опор.

• IP65 (усиленная): Полная защита от пыли и струй воды. Выбирайте для зон с обильными осадками или для территорий с повышенной влажностью.

• IP67 (максимальная): Защита от кратковременного погружения в воду. Важно: требуется для мест, подверженных затоплению (низины, береговые линии).

Для большинства городских и магистральных проектов достаточно IP54-IP65. Не экономьте на этом параметре — ремонт вышедшего из строя из-за влаги оборудования многократно дороже.

2. Номинальный ток и напряжение — соответствие нагрузке.

Щиток должен выдерживать планируемую нагрузку.

• Напряжение: 220/380 В, 50 Гц — стандарт для российских сетей.

• Ток: от 16А для одиночных светильников до 400А и выше для мощных систем или групп опор.

Важно: расчет должен учитывать не только ток светильников, но и возможные пусковые токи, а также перспективу подключения дополнительного оборудования (камер, датчиков, розеток).

3. Конфигурация сети и количество фаз

• Одна фаза: Подходит для опор с одним светильником.

• Три фазы: Требуется при питании группы опор или при наличии на одной опоре нескольких светильников, разбитых на группы, либо дополнительного оборудования (например, рекламной конструкции), требующего отдельного подключения.

4. Материал корпуса, материал и форма уплотнителей.

Корпус щитка, материал уплотнения подбирается, исходя из способов монтажа или специальных требований к защищенности.

• Ударопрочный пластик: Легкий, стойкий к коррозии и УФ-излучению. Часто прозрачный для визуального контроля. Оптимален для большинства задач.

Так же встречаются металлические корпуса различных сплавов.

5. Функциональность и компоненты.

Современный соединительный щиток может включать не только системы электрической коммутации, но и другие компоненты сетей освещения:

• Автоматические выключатели для защиты от перегрузок и КЗ.

• Предохранители и устройства защиты от импульсных перенапряжений (УЗИП).

• Функция изменения конфигурации прокладки кабельных линий

• Возможность менять количество и расположение гнезд

• Дополнительное место для установки дополнительных клеммных коробок и другого оборудования.

Вводные щитки от «ЭнергоСтрой»: Решения, проверенные практикой

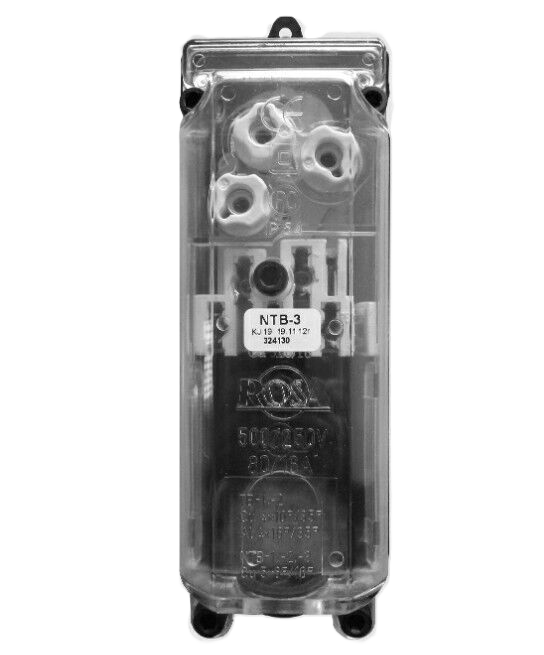

В нашем ассортименте представлены соединительные коробки для опор от двух производителей ROSA и ELKA. Мы рекомендуем применять сбалансированные конструкции и качественные компоненты, отвечающие строгим требованиям к наружному освещению.

Вводные щитки от наших поставщиков сочетают несколько преимуществ:

• Универсальность и надежность: Соответствие ключевым параметрам (IP54/IP65, номиналы тока 16-400 А , различные корпуса) делает их применимыми для 95% типовых задач.

• Безопасность и герметичность: Силиконовые уплотнители и продуманная конструкция гарантируют, что внутрь не попадут влага и пыль, а УЗО защитят от аварийных ситуаций.

• Простота монтажа: Стандартизированное крепление на DIN-рейку и унифицированные отверстия ускоряют установку внутри опоры.

Алгоритм ПРОСТОГО ПОДБОРА для наших клиентов.

1. Для того, чтобы подобрать соединительные коробки, Вам достаточно направить готовый проект нашим менеджерам и сообщите им свои пожелания. Специалист ТПК ЭнергоСтрой порекомендует Вам аналоги соединительных щитков, оптимальные по соотношению «цена/качество».

2. Если у Вас нет готового проекта, но есть данные по месту установки, а климатические условия не являются экстремальными. В такой ситуации Вам нужно также обратиться к нашим менеджерам и сообщить количество опор, конструктив опор, используемые приборы освещения, характеристики питающего кабеля и мы сможем рекомендовать Вам надежное решение.

3. Если же Вам нужен полноценный проект системы освещения для экстремальных климатических условий, т в такой ситуации необходимо обратиться в специализированную проектную организацию.

Правильно подобранный вводный щиток — это инвестиция в надежность и безопасность вашей системы наружного освещения и его бесперебойную эксплуатацию.
